Методология структурного проектирования SADT



Диаграмма А-О

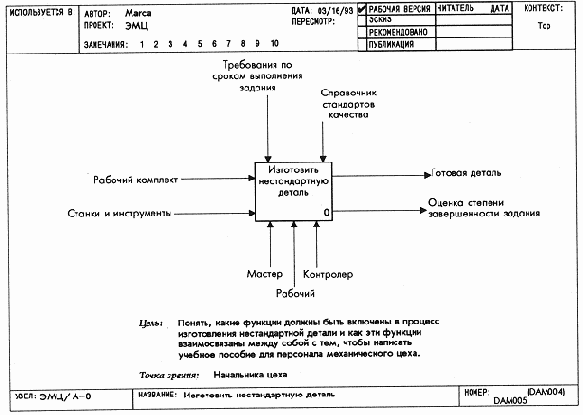

Рисунок 8-4. Диаграмма А-О


Иногда оказывается, что определить цель и точку зрения в самом начале моделирования чрезвычайно трудно. В таком случае мы советуем составить списки данных и функций и, может быть, нарисовать диаграмму АО. Сделав это, вы начнете чувствовать систему и установите, описывает ли ее диаграмма АО с нужной точки зрения. Может быть, вам придется нарисовать несколько альтернативных АО-диаграмм, прежде чем появится достаточная уверенность для того, чтобы осуществить выбор правильной цели и точки зрения. Мы настоятельно рекомендуем именно такую последовательность действий, если вы не убеждены в правильности цели и направленности своей работы. Уроки к I и II частям демонстрируют, как составление списков начальных данных и функций служит ценной преамбулой для определения цели и точки зрения модели.
