Методология структурного проектирования SADT



Блоки, для которых нет необходимости в дальнейшей декомпозиции

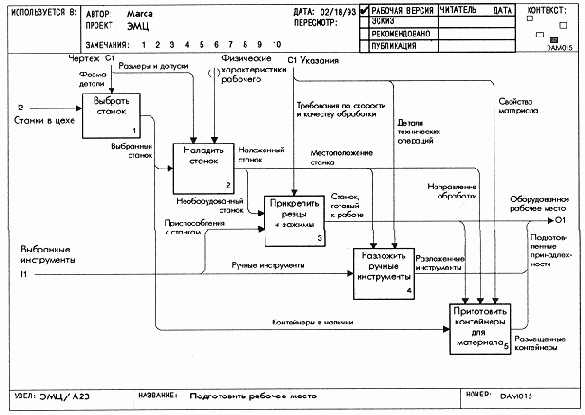

Рисунок 17-1. Блоки, для которых нет необходимости в дальнейшей декомпозиции.


Поскольку это описание, по-видимому, вполне удовлетворяет цели модели экспериментального механического цеха, мы не будем дальше декомпозировать блок разложить ручные инструменты. Текст является прекрасной заменой дальнейшей декомпозиции.

Посмотрите на текущее расположение и высоту выбранного вами станка. Теперь опустите или поднимите его, чтобы вам было удобно работать. Затем измените его расположение, чтобы вы могли безопасно вставить, обработать и вынуть деталь. Может быть, для этого вам придется двигать, поворачивать или наклонять станок. Изучите устройство станка, прежде чем пытаться его налаживать.

Изменение уровня абстракции обычно происходит, когда модель уже имеет 2-3 уровня глубины, и их легко заметить. Небольшие изменения, однако, могут остаться незамеченными для автора. Обычно ошибки обнаруживаются в процессе рецензирования диаграмм. Свежий взгляд читательской аудитории определяет замену "что" на "как". Если изменение уровня абстракции не обнаружено во время цикла автор/читатель, то при следующей декомпозиции диаграммы оно обычно становится очевидным.
