Методология структурного проектирования SADT



Пояснение с помощью рисунков


Хотя для определения терминологии и изложения содержания используются текстовые описания, слова следует употреблять экономно. Мы советуем для пояснения тонких моментов и того, что трудно выразить словами, использовать, где это возможно, и рисунки. В SADT любое изображение, которое не является строго диаграммой, считается дополнительным рисунком. SADT-рисунки - это обычно либо картинки, либо диаграммы с дополнительными изображениями, связанные с конкретной диаграммой модели. Связь указывается с помощью добавления к номеру узла поясняемой диаграммы буквы Р и порядкового номера, как показано на Рисунок 18-4.

Рисунок-дополнение - это любое изображение, сделанное для дополнения модели. Рисунки часто служат для того, чтобы показать, как выглядит конкретная часть системы (например, станок, готовый к работе),

как соединяются две части системы (например, как зажимают в тисках заготовку перед началом обработки), как правильно использовать часть системы, (например, как обрабатывать алюминий на токарном станке). Рисунки также могут отражать конкретное событие в процессе работы системы (например, пуск станка) или развитие событий во вре-

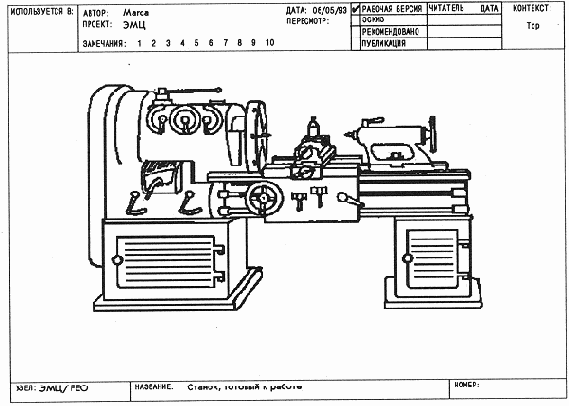

Рисунок 18-4. Рисунок, показывающий, что представляет собой дуга СТАНОК, ГОТОВЫЙ К РАБОТЕ

мени (например, график поступления заданий). На Рисунок 18-4 показано, как выглядит типичное готовое рабочее место.

Хорошие картинки незаменимы, но их нужно долго рисовать. Автор всегда должен иметь под рукой достаточный запас картинок, готовых к использованию - диаграммы самой SADT-модели. SADT-авторы обычно выделяют некоторые фрагменты изображения на нескольких диаграммах модели, чтобы подчеркнуть отдельные важные моменты. Диаграмма с дополнительной графикой может уточнить какие-либо детали, показывая различные группы дуг, описывая варианты действия блока или функционирование системы при изменяющейся окружающей среде, показывая основной поток данных, детализируя роли обратных связей, описывая принципиально неверные ситуации и случаи ошибочной трактовки или просто документируя важные изменения в диаграмме.
На Рисунок 18- 5 выделены преобразования, которые происходят с оборудованием (т.е. станками и инструментами), при превращении их в оборудованное рабочее место. Сравните это с текстовым описанием подготовки рабочего места, приведенным на Рисунок 18-3.

Для выделения каких-либо частей диаграммы чаще всего используют жирные линии. Мы, однако, при любой возможности пользуемся цветом. Цвет может отразить в диаграмме еще одну важную характеристику информации - разделение ее по типам. Попробуйте раскрасить дуги диаграммы подготовить рабочее место следующим образом: планы изобразите красным, оборудование - синим, остальную информацию -зеленым. Обратите внимание, как цвет по-новому осветил диаграмму, разбив представленные дугами объекты на типы. Раскрасив таким образом всю модель, можно описать влияние определенных данных на функции системы (например, на каких этапах нужен чертеж), а также указать те функции, которым необходим определенный тип данных (например, на каких этапах обрабатываются заготовки). Цвет - не универсальное, но очень эффективное средство, когда имеется не более 10 категорий.

Учтите, что хотя типичные SADT-рисунки - это картинки или диаграммы с SADT - графикой, в принципе для создания рисунка можно воспользоваться любым языком. Мы, например, использовали языки таблиц решений и конечных автоматов для уточнения SADT-моделей систем телефонной коммуникации и графики системы PERT для преобразования SADT-модели, открывающей процесс планирования, в формат, понятный менеджерам очень большого правительственного проекта. Поэтому мы рекомендуем использовать все доступные вам изобразительные средства для дополнения SADT-моделей.
