Методология структурного проектирования SADT



Правила действия


Вспомните, что функциональные диаграммы

SADT - это диаграммы ограничений, потому что они отражают ограничения, накладываемые функциями системы друг на друга. Законченная функциональная диаграмма дает моментальный снимок всех дуг управления, которые ограничивают функцию в какой-либо момент работы системы. Поэтому, вообще говоря, не все ограничения на функцию действуют одновременно. В большинстве случаев только некоторые ограничения на каждую отдельную функцию действуют в какой-либо момент времени. SADT определяет "действие" как вид работы функции после того, как она "включается" посредством некоторых ее входов или управлений для создания выходов. Таким образом, каждое конкретное действие использует не все возможные управления и входы и производит не все возможные выходы. Количество возможных действий функции зависит исключительно от количества возможных взаимодействий ее данных, а не от количества входящих в блок дуг. Позже об этом будет сказано подробнее.

Описание правила действия в SADT - это примечание (сходное с принятыми в формальных грамматиках), которое описывает отдельную комбинацию управления, входа и выхода для некоторой функции конкретной модели. Правила действия включают номер блока, уникальный идентификатор действия, предусловия и постусловия. Каждое правило действия для модели формулируется в соответствии с синтаксисом:

[Модель/] блок * действие : предусловия--> постусловия

Блок и действие дают правилу уникальное имя. Блок идентифицирует определенный блок модели. Действие идентифицирует одно правило действия для этого конкретного блока. Поэтому сочетание блок и действие однозначно идентифицирует одно правило действия в модели. Одновременно могут рассматриваться правила действия для более чем одной модели. В таком случае модель, точнее имя той модели, к которой относится правило, пишется в начале правила. Предусловия и постусловия - это то, что требуется для действия и что является его результатом. Обобщая, можно сказать, что каждое правило действия может быть интерпретировано следующим образом.




Рисунок 19-2. Функция, имеющая единственное правило действия

Для функции блок правило действия действие определяется так: если истинны предусловия, выполняется функция блок

и делает истинными постусловия.

Как предусловия, так и постусловия представляют собой логические выражения, построенные с помощью ICOM-кодов, где каждый

ICOM-код идентифицирует единичную дугу управления, входную или выходную дугу конкретного блока. Логические операторы

AND, OR и NOT

вместе со скобками представляют средства для записи различных сложных логических выражений. Например, на Рисунок 19-2 показан блок диаграммы ЭМЦ/А2, у которого только одно правило действия. Это правило утверждает, что функции. подготовить рабочее место необходимы выбранное инструменты, станки в цехе, чертеж и указания, чтобы рабочий подготовил оборудованное рабочее место. Это пример правила действия, которое утверждает необходимость участия всех входных дуг, дуг управления и выходных дуг в действии конкретного блока.

Часто возникают ситуации, в которых для правильного действия блока необходимо отсутствие одной или нескольких дуг. Дуги, не участвующие в конкретном действии, отмечаются горизонтальным штрихом (символизирующим NOT) над ICOM-кодом, если они входят в предусловие. Это означает, что объекты, представляемые этой дугой, должны отсутствовать для того, чтобы действие было выполнено. Например, действие 3 на Рисунок 19-3 утверждает, что план выполнения заданий не должен быть представлен в момент оценки задания, который предшествует приемке.

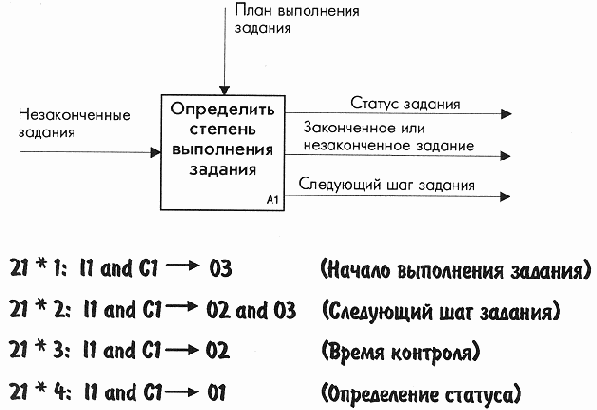

Рисунок 19-3. Функция, имеющая несколько правил действия

Встречаются также ситуации, когда только некоторые из дуг используются в процессе действия для производства выходов. Если входная дуга или дуга управления не участвуют в действии, они просто опускаются в предусловии. Аналогично если только часть выходов блока производится во время действии, то ICOM-коды для этих не создаваемых выходов опускаются в постусловиях. Например, отсутствие 02 и 03 в действии 4 означает, что в процессе этого действия вырабатывается только статус задания.

Иногда функции полностью используют свои входы или управления в процессе действия. В таких случаях эти входные дуги и дуги управления перечисляются в постусловии со штрихом отрицания

NOT над ними. Это означает, что объекты, представленные данными дугами, использованы во время действия функции и недоступны для других блоков или будущих действий.
