Методология структурного проектирования SADT



Переделка обобщающей диаграммы и диаграммы верхнего уровня


Цель

Переделать в соответствии с критической оценкой, выполненной в уроке 6, и начертить заново диаграммы А-0 и АО.

Действия

1. Вначале перечертите диаграмму А-0. По ходу дела обдумывайте изложенное в диаграмме и проверяйте, сохранился ли в ней смысл. Перепишите, если нужно, цель и точку зрения модели. Затем отложите диаграмму А-0 в сторону, но держите ее под рукой, чтобы можно было сверять с ней при переделке диаграмму АО.

2. Перечерчивая диаграмму АО, обдумайте изложенное в ней. Обращайтесь время от времени к диаграмме А-0, чтобы удостовериться, что детали диаграммы АО согласованы с ее контекстом.

3. Свяжите все внешние дуги диаграммы АО с родительской диаграммой А-0, используя ICOM-коды. Это позволит вам избежать потери внешних дуг. Проверьте соответствие меток внешних дуг диаграммы АО меткам дуг диаграммы А-0.

Примечания

1. Сказать много с помощью немногих слов - ключ к хорошему моделированию. При переделке старайтесь сохранить точность, сокращая количество слов и упрощая графику.

2. Внешние дуги имеют важное значение для декомпозиции, потому что они связывают более общее изложение диаграммы А-0 с более подробным изложением диаграммы АО. Убедитесь в том, что они согласованы по именам и количеству в этих двух диаграммах.

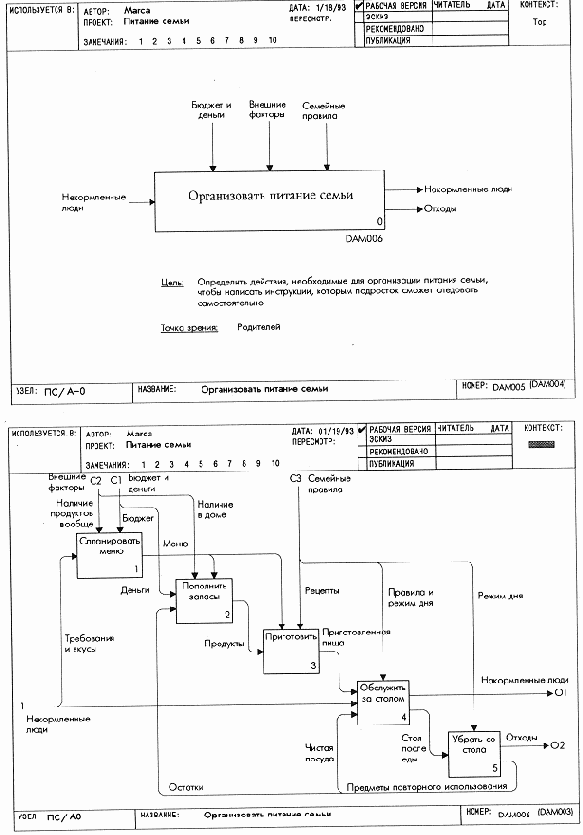

Образец

1. Обратите внимание, как проясняется изложение при сокращении числа меток дуг и уточнения их смысла. Это иллюстрирует, почему "меньше - это больше" - принцип, известный аналитикам из опыта. Чем проще сообщение, тем оно доходчивее.

2. Две дуги управления внешние факторы и семейные правила разбивают пять функций на две группы. Первая дуга влияет на подготовительные функции планировать меню и пополнить запасы. Вторая дуга влияет на функции, связанные с собственно питанием:

приготовить, обслужить за столом и убирать со стола. Это пример влияния дуг управления на декомпозицию, т. е. управления объясняют, почему выбрана данная декомпозиция.
