Диаграмма "сущность-связь"

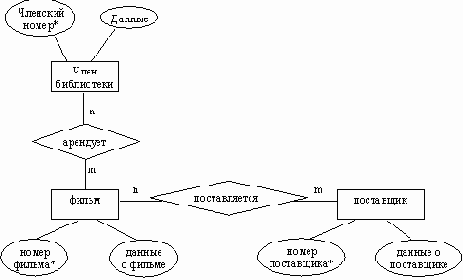

Рисунок 2.45. Диаграмма "сущность-связь"


На фазе детального проектирования строится модульная модель. Под модульной моделью понимается реальная модель проектируемой прикладной системы. Процесс ее построения включает в себя:

  • уточнение модели базы данных для последующей генерации SQL-предложений;
  • уточнение структуры пользовательского интерфейса;
  • построение структурных схем, отражающих логику работы пользовательского интерфейса и модель бизнес-логики (Structure Charts Diagram - SCD) и привязка их к формам.

Результатами детального проектирования являются:

  • модель процессов (структурные схемы интерактивных и неинтерактивных функций);
  • модель данных (определение в ERD всех необходимых параметров для приложений);
  • модель пользовательского интерфейса (диаграмма последовательности форм (FSD), показывающая, какие формы появляются в приложении и в каком порядке, взаимосвязь между каждой формой и определенной структурной схемой, взаимосвязь между каждой формой и одной или более сущностями в ERD).

На фазе реализации строится реализационная модель. Процесс ее построения включает в себя:

  • генерацию SQL-предложений, определяющих структуру целевой БД (таблицы, индексы, ограничения целостности);
  • уточнение структурных схем (SCD) и диаграмм последовательности форм (FSD) с последующей генерацией кода приложений.

На основе анализа потоков данных и взаимодействия процессов с хранилищами данных осуществляется окончательное выделение подсистем (предварительное должно было быть сделано и зафиксировано на этапе формулировки требований в техническом задании). При выделении подсистем необходимо руководствоваться принципом функциональной связанности и принципом минимизации информационной зависимости. Необходимо учитывать, что на основании таких элементов подсистемы как процессы и данные на этапе разработки должно быть создано приложение, способное функционировать самостоятельно. С другой стороны при группировке процессов и данных в подсистемы необходимо учитывать требования к конфигурированию продукта, если они были сформулированы на этапе анализа.
