Неидентифицирующая связь

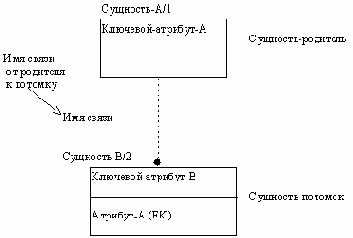

Рисунок 2.33. Неидентифицирующая связь


Атрибуты изображаются в виде списка имен внутри блока сущности. Атрибуты, определяющие первичный ключ, размещаются наверху списка и отделяются от других атрибутов горизонтальной чертой (рисунок 2.34).
