Локальная схема отображения используется для


Локальная схема отображения используется для отображения фрагментов в схеме распределения во внутренние объекты локальной базы данных. Эти элементы являются зависимыми от типа используемой СУБД и служат основой для построения гетерогенных СУРБД.

Независимо от рекомендованной общей архитектуры СУРБД компонентная архитектура СУРБД должна включать четыре следующих важнейших компонента (рис. 5.4) [7]:

1)    локальную СУБД;

2)    компонент передачи данных;

3)    глобальный системный каталог;

4)    распределенную СУБД (СУРБД).

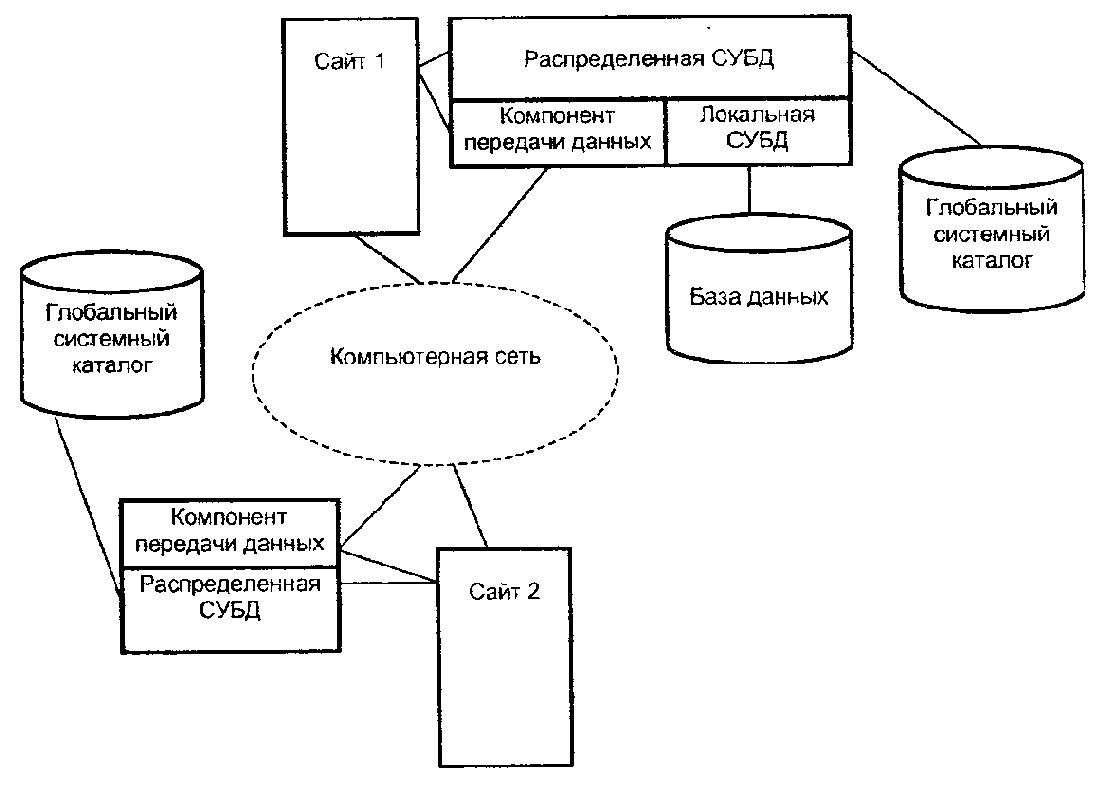

Рис. 5.4. Компонентная архитектура распределенной СУБД

Локальная СУБД

Компонент локальной СУБД представляет собой стандартную СУБД, предназначенную для управления локальными данными на каждом из сайтов, входящих в состав распределенной базы данных. Локальная СУБД имеет свой собственный системный каталог, в котором содержится информация о данных, сохраняемых на этом сайте. В гомогенных системах на каждом из сайтов в качестве локальной СУБД используется один и тот же программный продукт. В гетерогенных системах существуют, по крайней мере, два сайта, использующих различные типы СУБД и/или различные типы вычислительных платформ.

Компонент передачи данных

Компонент передачи данных представляет собой программное обеспечение, позволяющее всем сайтам взаимодействовать между собой. Он содержит сведения о существующих сайтах и линиях связи между ними.

Глобальный системный каталог

Глобальный системный каталог имеет то же самое функциональное назначение, что и системный каталог в централизованных базах данных. Глобальный каталог содержит информацию, специфическую для распределенной природы системы, например схемы фрагментации и распределения. Этот каталог сам по себе может являться распределенной базой данных и поэтому подвергаться фрагментации и распределению, быть полностью реплицируемым или централизованным, как и любое другое отношение.

Что касается отношений, созданных на некотором сайте (сайте создания),

то ответственность за фиксацию описания каждого его фрагмента, каждой реплики, каждого фрагмента, а также хранение сведений о расположении этих фрагментов, возлагается на локальный каталог данного сайта. В случае если фрагмент или реплика перемещается в другое место, сведения в локальном каталоге сайта создания соответствующего отношения необходимым образом обновляются. Следовательно, для определения расположения фрагмента или реплики отношения необходимо получить доступ к каталогу его сайта создания. Сведения о сайте создания каждого глобального отношения должны фиксироваться в каждом локальном экземпляре глобального системного каталога.

Распределенная СУБД

Компонент распределенной СУБД является управляющим по отношению ко всей системе элементом. В предыдущем разделе описаны основные функциональные возможностями, которыми должен обладать этот компонент.
