Архитектура распределенных СУБД
Трехуровневая архитектура АЫ81-8РАЕС для СУБД, обсуждавшаяся в разделе 1.3, представляет собой типовое решение для централизованных СУБД. Однако распределенные СУБД имеют множество отличий, которые сложно отразить в некотором эквивалентном архитектурном решении, приемлемом для большинства случаев.
Один из примеров рекомендуемой архитектуры СУРБД представлен на рис. 5.3. Он включает следующие элементы [7]:
– набор глобальных внешних схем;
– глобальную концептуальную схему;
– схему фрагментации и схему распределения;
– набор схем для каждой локальной СУБД, отвечающих требованиям трехуровневой архитектуры АМ81-8РАКС.

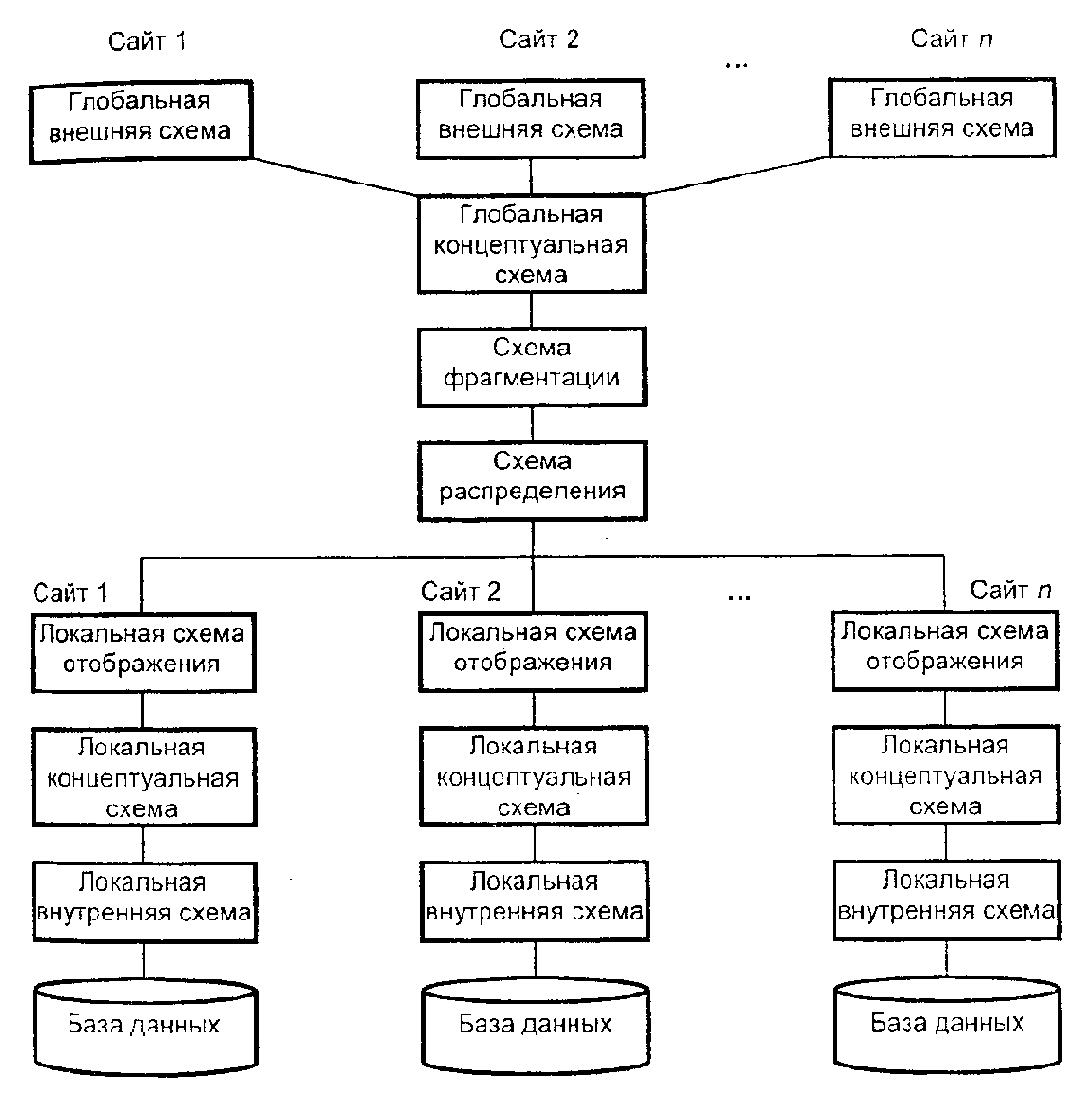

Рис. 5.3. Рекомендуемая архитектура СУРБД
Соединительные линии на схеме представляют преобразования, выполняемые при переходе между схемами различных типов. В зависимости от поддерживаемого уровня прозрачности некоторые из уровней рекомендуемой архитектуры могут быть опущены.
Глобальная концептуальная схема
Глобальная концептуальная схема представляет собой логическое описание всей базы данных, представляющее ее так, как будто она не является распределенной. Этот уровень СУРБД соответствует концептуальному уровню архитектуры АЫ81-8РАЕС и содержит определения сущностей, связей, требований защиты и ограничений поддержки целостности информации. Он обеспечивает физическую независимость данных от распределенной среды. Логическую независимость данных обеспечивают глобальные внешние схемы.
Схемы фрагментации и распределения
Схема фрагментации содержит описание того, как данные должны логически распределяться по разделам. Схема распределения является описанием того, где расположены имеющиеся данные. Схема распределения учитывает все организованные в системе процессы репликации.
Локальные схемы
Каждая локальная СУБД имеет свой собственный набор схем. Локальная концептуальная и локальная внутренняя схемы полностью соответствуют эквивалентным уровням архитектуры АК81-8РАЕС.
