Примером представления приведенной выше БД может быть следующая иерархия (рис. 2.21) [8].

Примером представления приведенной выше БД

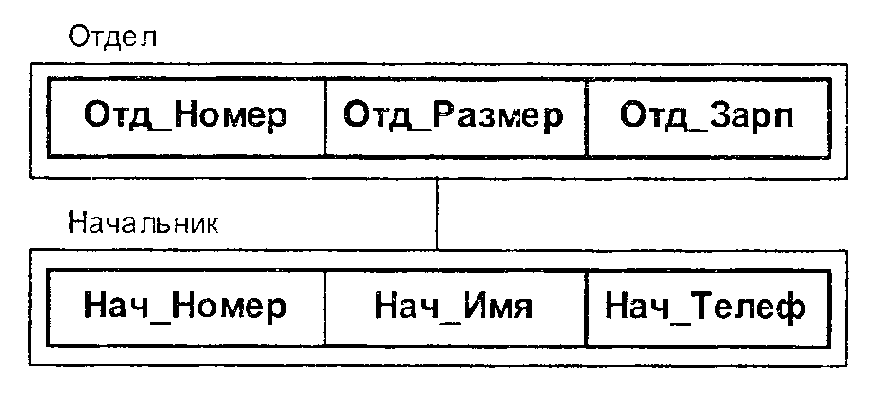

Рис. 2.21. Пример схемы иерархической БД

Экземпляр дерева базы данных не обязательно должен содержать все свои сегменты. При необходимости можно добавлять или удалять экземпляры типов записей в соответствии с требованиями приложения.

Иерархическая структура реализует отношение ОДИН-КО-МНОГИМ между исходным и порожденным типами записей. Это отображение полностью функционально, т.к. дерево не может содержать порожденный узел без исходного узла (за исключением «корня»). Следовательно, отображения ОДИН-К-ОДНОМУ и ОДИН-КО-МНОГИМ могут непосредственно представляться иерархическими структурами. Однако для представления отображения МНОГИЕ-КО-МНОГИМ необходимо дублирование деревьев, а значит, реализация сложных связей требует больших затрат памяти.

Другой проблемой иерархий является невозможность хранения в БД порожденного узла без соответствующего исходного, т.е. в этом случае необходимо ввести пустой исходный узел. Соответственно удаление данного исходного узла влечет удаление всех порожденных узлов (поддеревьев), связанных в ним. Эти ограничения создают проблемы применения иерархической модели для некоторых приложений.
