Классификация сущностей, расширение ER-модели


Один из активных разработчиков реляционной модели К. Дейт [2] выделил три основные класса сущностей: стержневые, ассоциативные и характеристические, а также подкласс ассоциативных сущностей – обозначения.

Стержневая сущность (стержень) – это независимая сущность.

В рассмотренных ранее примерах стержни - это-

СТУДЕНТ, КВАРТИРА, МУЖЧИНА, ПРЕПОДАВА-ГТЕЛЬ, и другие, названия которых помещены в прямоугольники.

Ассоциативная сущность (ассоциация) - это связь? вида МНОГИЕ-КО-МНОГИМ (-КО-МНОГИМ и т.д.) между двумя или более сущностями или экземпляра- Ч ми сущности. Ассоциации рассматриваются как полноправные сущности:

– могут участвовать в других ассоциациях и обозначениях точно так же, как стержневые сущности;

–       могут обладать свойствами, т.е. иметь не только набор ключевых атрибутов, необходимых для указания связей, но и любое число других атрибутов, характеризующих связь.

Характеристическая сущность (характеристика) - это связь вида МНОГИЕ-К-ОДНОМУ или ОДИН-КОД НОМУ между двумя сущностями (частный случай ассоциации). Единственная цель характеристики в рамках рассматриваемой предметной области состоит в описании или уточнении некоторой другой сущности. Необходимость в них возникает в связи с тем, что сущности реального мира имеют иногда многозначные свойства. Муж может иметь несколько жен (пример 2.1), книга – несколько характеристик переиздания (исправленное, дополненное, переработанное, ...) и т.д.

Существование характеристики полностью зависит, от характеризуемой сущности: женщины лишают статуса жен, если умирает их муж.

Для описания характеристики используется новое предложение ЯИМ, имеющее в общем случае вид:

(ХАРАКТЕРИСТИКА (атрибут 1, атрибут 2, ...)

{СПИСОК ХАРАКТЕРИЗУЕМЫХ СУЩНОСТЕЙ}.

Часто используют расширенный язык ER-диаграмм {5, 7] (Enhanced ER-диаграммы), в котором для изображения характеристики используют трапецию (рис. 2.10).

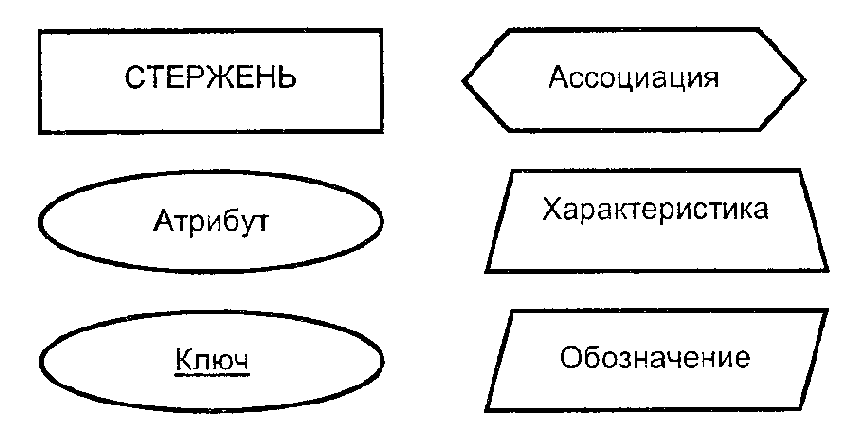

Рис. 2.10. Элементы расширенного языка ER-диаграмм

Обозначающая сущность или обозначение - это связь вида МНОГИЕ-К-ОДНОМУ или ОДИН-К-ОДНОМУ между двумя сущностями и отличается от характеристики тем, что не зависит от обозначаемой сущности.
