Атрибуты делятся на:
– простые;
– составные;
– однозначные;
– многозначные;
– производные.
Простой атрибут состоит из одного компонента с независимым существованием.
Составной атрибут состоит из нескольких компонентов, каждый из которых характеризуется независимым существованием.
Однозначный атрибут содержит одно значение для одного экземпляра сущности.
Многозначный атрибут может содержать несколько значений для одного экземпляра сущности.
Производный атрибут представляет значение, производное (вычисляемое) от значения связанного с ним атрибута или некоторого множества атрибутов, принадлежащих некоторой сущности.
Вопрос однозначной идентификации экземпляров сущности связан с понятием ключа.
Ключ - минимальный набор атрибутов, по значениям которых можно идентифицировать экземпляр сущности.
В наборе атрибутов сущности можно выделить несколько потенциальных ключей. Потенциальный ключ, используемый реально для идентификации экземпляров сущности называется первичным ключом.
На ER-диаграммах имена атрибутов, выбранных в качестве первичного ключа, подчеркиваются.
Суперключом называется набор атрибутов, содержащий ключ.
Ассоциирование двух или более сущностей называется связью.
Связи, также как и сущности и атрибуты идентифицируют именем.
На ER-диаграммах связь изображается в виде ромба или шестиугольника, помеченного соответствующим именем. Соединение с ассоциированными сущностями производится линиями.

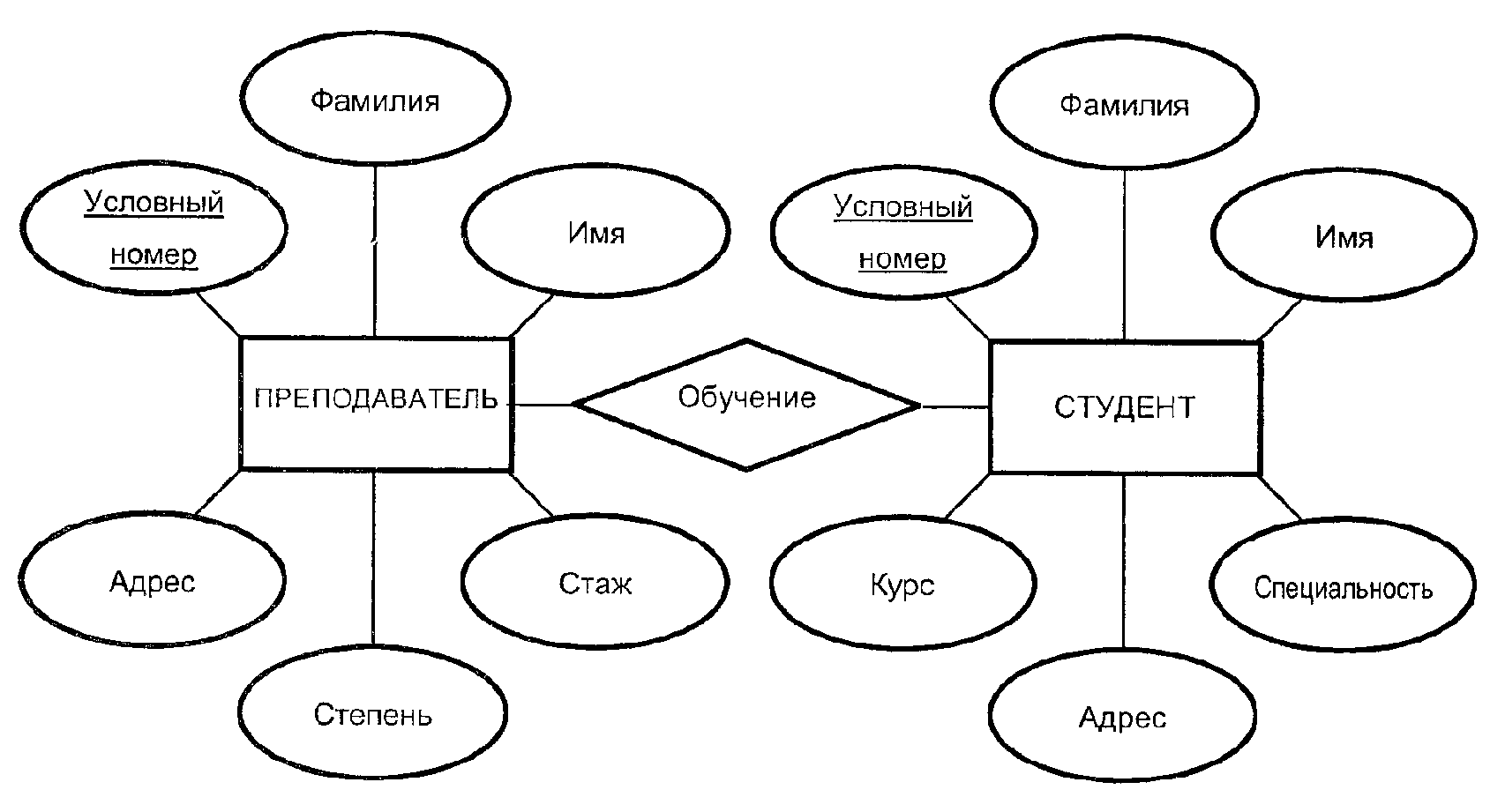

Пример ER-диаграммы с обозначениями сущностей, их атрибутов и связей представлен на рис. 2.3.
Рис. 2.3. Пример ER-диаграммы
Степень связи - количество сущностей, которые охвачены данной связью.
Если связь определена между двумя сущностями, то ее степень - 2, а называется такая связь бинарной. Связь между тремя сущностями называется тернарной, четырьмя сущностями – кватернарной и т.д.
