Обобщенная архитектура СУБД


Основной интерес применения СУБД заключается в том, чтобы предложить пользователям (или прикладным процессам) абстрактное представление данных, скрыв особенности хранения и управления ими.

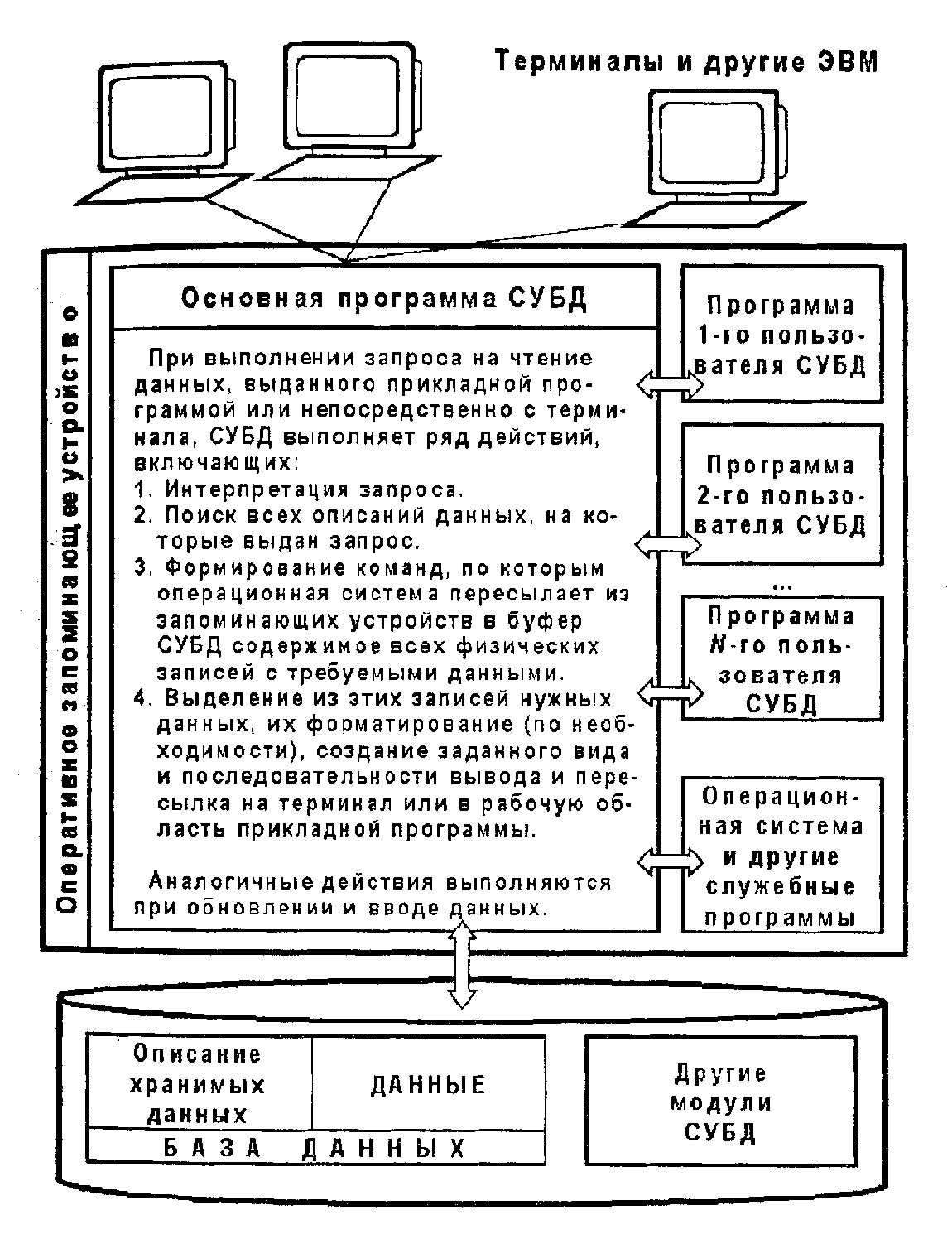

Обобщенная структура связей программ и данных при использовании СУБД представлена на рис. 1.1 [5].

Рис. 1.1. Связь программ и данных при использовании СУБД

СУБД должна предоставлять доступ к данным посредством прикладных программ любым пользователям, включая и тех, которые практически не имеют представления о:

–       физическом размещении в памяти данных и их описаний;

–       механизмах поиска запрашиваемых данных;

–       проблемах, возникающих при одновременном запросе одних и тех же данных многими пользователями (прикладными программами);

–       способах обеспечения защиты данных от некорректных обновлений и (или) несанкционированного доступа;

–       поддержании баз данных в актуальном состоянии и множестве других функций СУБД [5, 8, 17].

При выполнении основных из этих функций СУБД должна использовать различные описания данных. Очевидно, что в таких описаниях обязательно должны быть учтены:

–       сущности

интересующей предметной области;

–       атрибуты,

характеризующие неотъемлемые свойства каждой сущности;

–       связи,

ассоциирующие выделенные сущности.

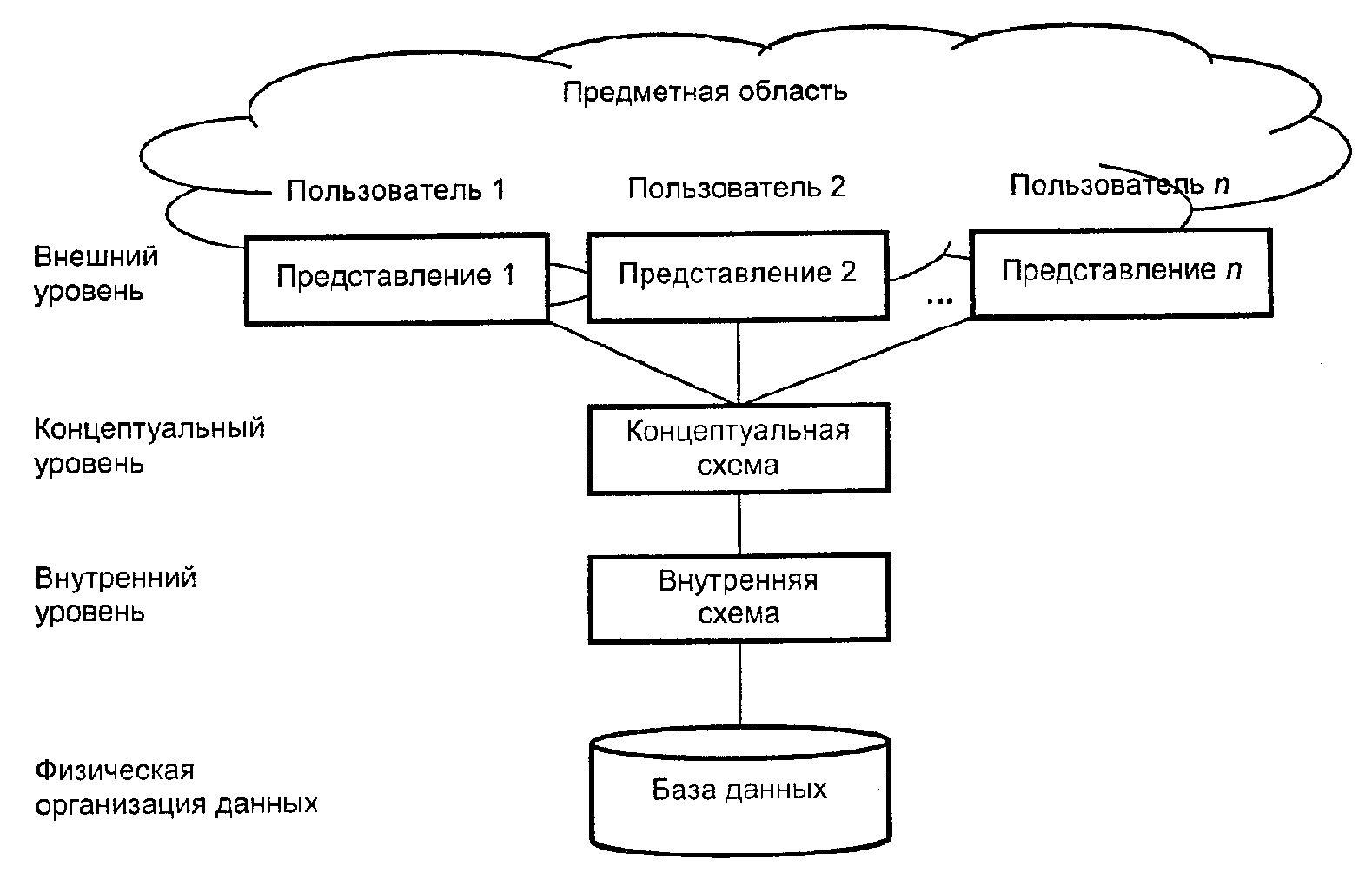

С самых общих позиций, в архитектуре современных СУБД выделяют три уровня абстракции, т.е. три уровня описания элементов хранимых данных. Эти уровни составляют трехуровневую архитектуру, представленную на рис. 1.2, которая охватывает внешний, концептуальный и внутренний уровни [7].

Рис. 1.2. Трехуровневая архитектура ANSI/SPARC

Представленный подход к описанию данных предложен комитетом ANSI/SPARC (Комитет Планирования Стандартов и Норм Национального Института Стандартизации США) и имеет целью отделение пользовательского представления о базе данных от ее физической организации.
