Проблемы ER-моделирования


В процессе создания инфологической модели на языке ER-диаграмм, могут возникать нежелательные ситуации, которые в литературе называются ловушками соединения. Причины этих проблем кроются в неправильной интерпретации семантики предметной области, в том числе смысла некоторых связей между выделенными сущностями. Очень важно своевременно выявлять в модели данных ловушки соединения, иначе • они могут привести к неадекватному описанию пред-, меткой области и необходимости перестройки всей концептуальной модели [7].

Наиболее распространенными являются два вида

ловушек соединения:

–       ловушки разветвления;

–       ловушки разрыва.

Ловушка разветвления имеет место в том случае, если модель отображает связь между сущностями, но путь между отдельными экземплярами этих сущностей однозначно не определяется.

Ловушка разветвления возникает в случае, когда две или больше связей ОДИН-КО-МНОГИМ разветвляются из одной сущности. Потенциальная ловушка разветвления показана на рис. 2.11, где две связи типа 1:М выходят из одной и той же сущности ФАКУЛЬТЕТ. Проанализировав модель, можно сделать вывод, что на одном факультете осуществляется обучение по нескольким специальностям, и на факультете учится множество студентов. Проблема может возникнуть при попытке выяснить, по какой специальности обучается каждый из студентов факультета.

Проблемы ER-моделирования

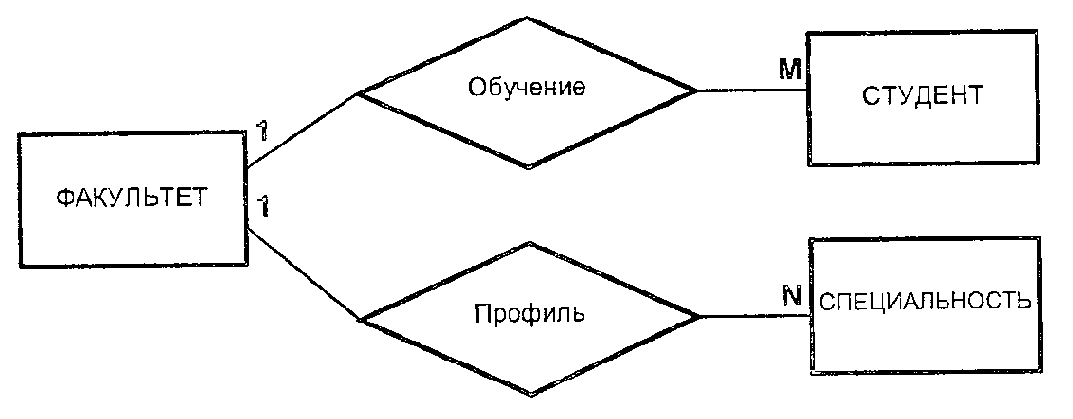

Рис. 2.11. Пример ловушки разветвления

Для обнаружения этой проблемы удобно пользоваться семантическими сетями – (рис, 2.12). С помощью семантической сетевой модели на конкретном примере невозможно дать однозначный ответ на вопрос: «По какой специальности обучается студент Гаврюхов?» -это ловушка разветвления» Эта неприятность произошла из-за неправильной трактовки связей между сущностями ФАКУЛЬТЕТ, СПЕЦИАЛЬНОСТЬ, СТУДЕНТ. Устранить такой дефект можно только путем перестройки исходной модели.

Проблемы ER-моделирования

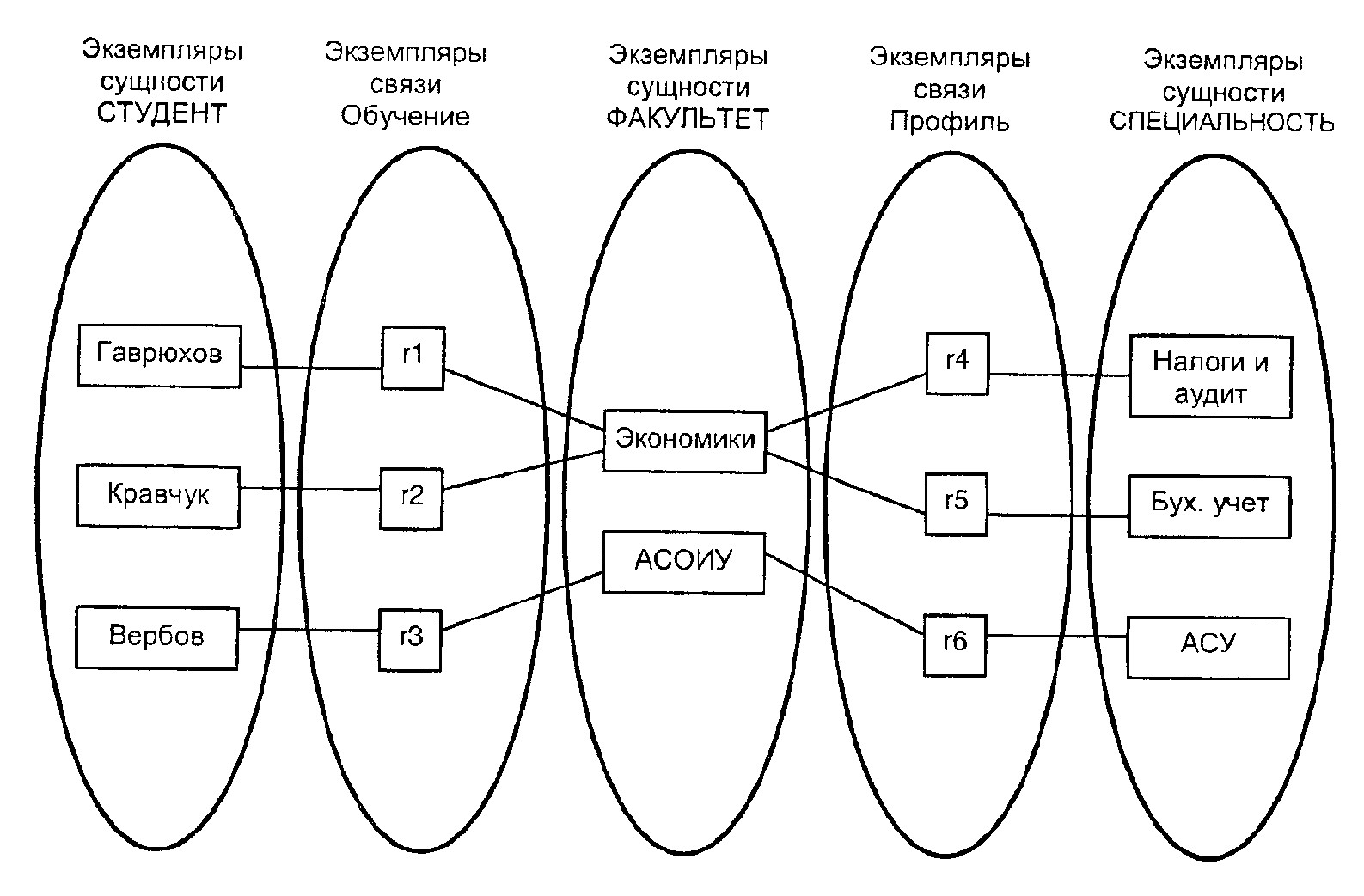

Рис. 2.12. Семантическая сеть ER-модели с ловушкой разветвления

Результат адекватного преобразования модели представлен на рис. 2.13.
